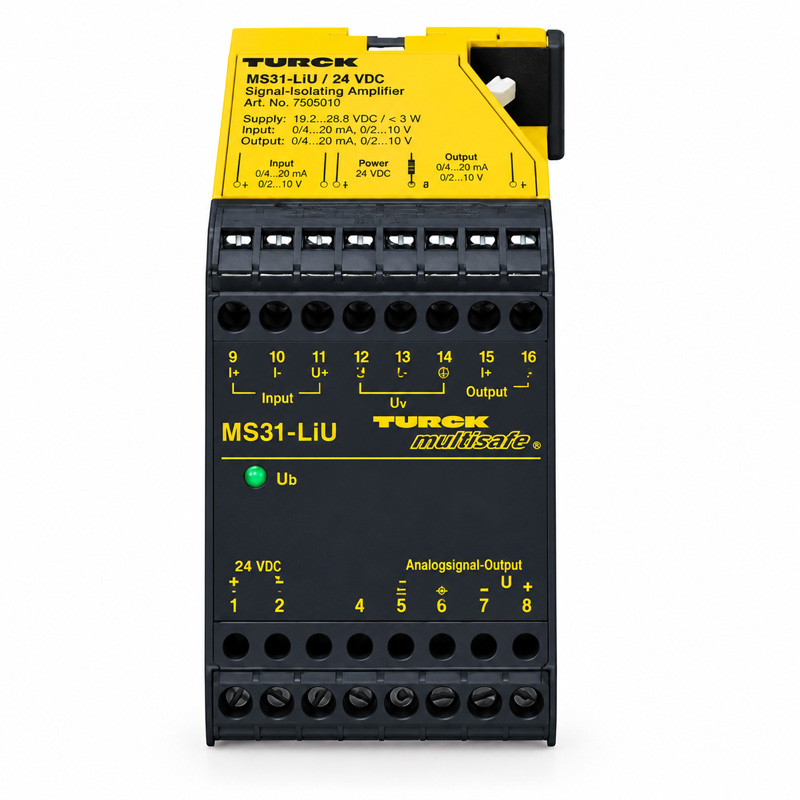

Amplificateur d’isolation TURCK MS31-LiU / 24 VDC
| Caractéristique | MS31-LiU / 24 VDC |
|---|---|
| Fabricant | TURCK |
| Référence | MS31-LiU / 24 VDC |
| Type | Amplificateur / isolateur de signal analogique |
| Nombre de canaux | 1 canal |
| Alimentation | 19,2 à 28,8 VDC |
| Consommation | < 3 W |
| Entrée courant | 0/4…20 mA |
| Entrée tension | 0/2…10 V |
| Sortie courant | 0/4…20 mA |
| Sortie tension | 0/2…10 V |
| Charge sortie courant | < 500 Ω |
| Charge sortie tension | > 1 kΩ |
| Linéarité | < 0,1 % |
| Temps de montée | < 50 ms |
| Temps de descente | < 50 ms |
| Isolation galvanique | Jusqu’à 2,5 kV de tension d’essai |
| Indication | LED verte d’alimentation |
| Montage | Rail DIN 35 mm ou fixation sur panneau |
| Protection | IP20 |
| Température de fonctionnement | −25 à +60 °C |
Description
Amplificateur d’isolation TURCK MS31-LiU / 24 VDC
1. Présentation générale
Le TURCK MS31-LiU / 24 VDC est un module d’isolation et de transmission de signaux analogiques destiné aux applications d’automatisation industrielle.
Il permet d’assurer une séparation galvanique entre le signal d’entrée, le signal de sortie et l’alimentation, tout en transmettant fidèlement les signaux analogiques standards.
Ce dispositif est particulièrement adapté aux systèmes de contrôle-commande, instrumentation et automatisation industrielle, où l’isolation des signaux est nécessaire pour améliorer la fiabilité et protéger les équipements.
2. Fonction principale
Le MS31-LiU est un module monocanal capable de traiter différents types de signaux analogiques :
- Entrées courant : 0/4…20 mA
- Entrées tension : 0/2…10 V
- Entrée tension avec limite supérieure réglable selon la configuration
- Sorties courant : 0/4…20 mA
- Sorties tension : 0/2…10 V
La caractéristique de transmission peut être configurée par des cavaliers (jumpers) situés sur le module.
